Popis

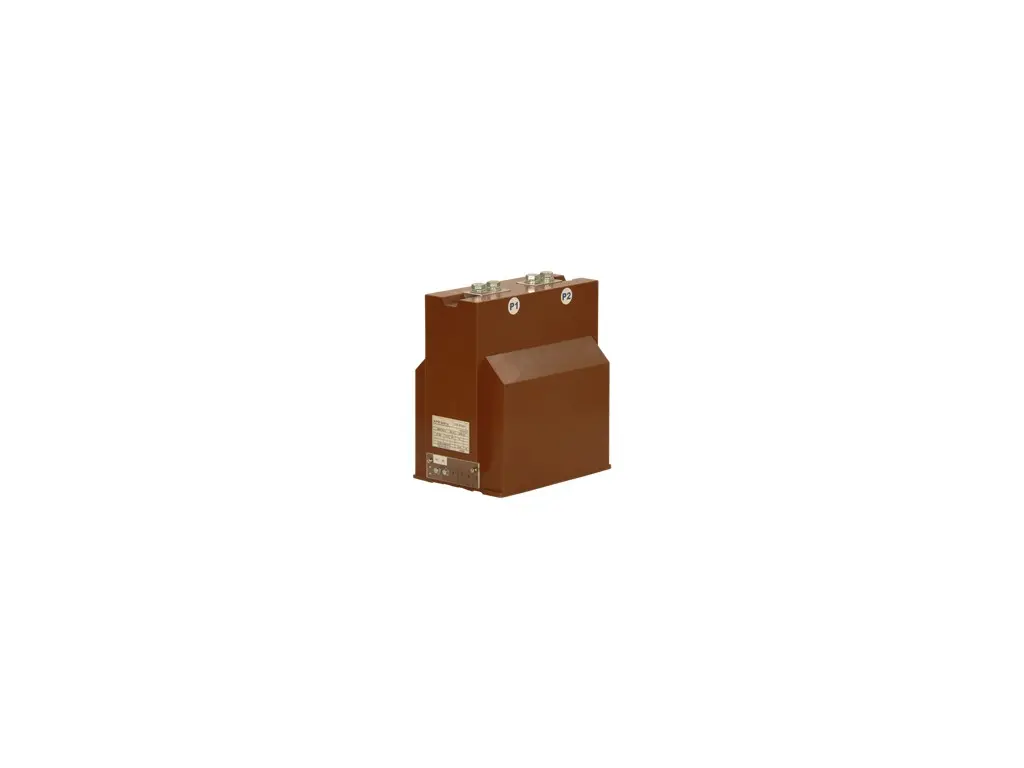

Podperné prístrojové transformátory prúdu CTS 25 Sch sú prispôsobené na meranie a istenie rozvodných zariadení v vnútornom prevedení.
Podperné prístrojové transformátory prúdu CTS 25 Sch sú prispôsobené na použitie v rozvádzačoch SM6 firmy SCHNEIDER ELECTRIC.
Hodnota sekundárneho prúdu je 5 A alebo 1 A s možnosťou kombinácie. Triedy presnosti pre obvody merania sú 0.2, 0.5, 0.2S, 0.5S, 1, 3, pre obvody istenia sú 5P, 10P, PX. Transformátory spĺňajú požadovanú triedu presnosti v rozmedzí 25 % až 100 % menovitej záťaže.
Najvyššie napätie sústavy: 24/25 kV
Skúšobné napätie striedavé: 50 kV
Skúšobné napätie impulzné: 125 kV
Menovitý primárny prúd, In: 5 - 1250 A
Menovitý sekundárny prúd: 5 A alebo 1 A
Menovitý krátkodobý tepelný prúd, Ith: 16 kA
Menovitý dynamický prúd, Idyn: 40 kA
Menovitý trvalý tepelný prúd, Icth: 120 % In
Trieda presnosti - meranie: 0.2S, 0.2, 0.5S, 0.5, 1, 3
Nadprúdové číslo - meranie: FS 5, FS 10
Trieda presnosti - istenie: 5P, 10P, PX
Nadprúdové číslo - istenie: 5, 10, 15, 20, 25, 30
Menovitá záťaž: 5 - 60 VA
Menovitý kmitočet: 50 Hz
Dĺžka povrchovej cesty: 280 mm
Hmotnosť: 24 kg
Teplotná trieda izolácie: E
Prevádzkové podmienky: prevádzková teplota od -5 do +40 °C
zodpovedá teplotnej triede -5/40 podľa STN EN 61869-1
Norma: STN EN 61869-1, STN EN 61869-2, IEC 61869-1, IEC 61869-2
